PILOT 공정연구센터는 국내 최초로 혼타면공정부터 권사공정 까지의 PILOT 방적라인을 구축했습니다.

편직기 및 시직기, 염색기 등을 구비하여, 국내 면방 및 화섬업체, 섬유관련 중소기업 및 섬유 무역업체를 대상으로 천연, 재생 또는 합성섬유 등 다양한 섬유 소재를 이용한 방적공정 기술 개발, 신소재 방적성 검토, 다품종·소량의 시제품 생산 등을 지원하기 위해 설립되었습니다.

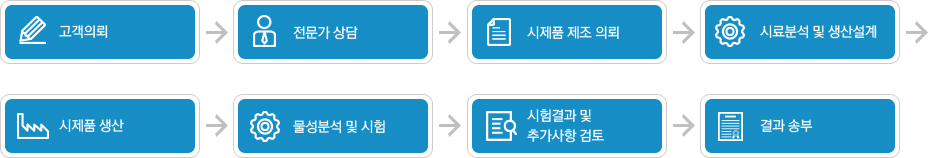

Pilot 설비 이용 절차

Pilot 설비 이용 절차

Pilot 설비 소개

  • 포토 베일오프너
    베일오프너
    - 기종 : BO02-E12N (Ming Cheng사, 대만)
    - 역할 : 포장되어 온 섬유를 작은 덩어리로 분리하고, 용도에 따라서 다양한 섬유를 혼섬함과 동시에 섬유 내 포함되어 있는 잡물 또는 단섬유를 제거
  • 포토 소면기
    소면기
    - 기종 : C4 (Rieter사, 스위스)
    - 생산성 : 최대 70 kg/h
    - 역할 : 혼타면 공정을 통과한 섬유를 개섬하고 넵, 잡물 및 단섬유를 제거함과 동시에 원료의 보관, 운반 및 처리에 편리하도록 소면 슬라이버를 제조
  • 포토 연조기
    연조기
    - 기종 : DV2-AL (Dogetech사, 대만)
    - 생산성 : 최대 800 m/min
    - 역할 : 소면 슬라이버를 6~8가닥 더블링하여 1가닥의 연조 슬라이버를 제조 또는 혼방사 제조를 위해 이종의 섬유를 일정비율로 혼섬
  • 포토 조방기
    조방기
    - 기종 : FL16 (Toyota사, 일본)
    - 플라이어 속도 : 최대 1,200 rpm
    - 역할 : 연조 슬라이버를 드래프트하여 슬라이버와 실의 중간단계인 조사를 제조
  • 포토 링정방기
    링정방기
    - 기종 : RX240 E-draft Toyota사, 일본
    - 스핀들 속도 :  최대 25,000 rpm
    - 역할 : 조사를 원하는 실의 굵기까지 드래프트하고 실에 강력을 부여하기 위해 링/트래블러 원리를 이용하여 꼬임을 가함과 동시에 보빈에 감아서 실(관사)을 제조
  • 포토 권사기
    권사기
    - 기종 : MURATA NO. 21C Murata사, 일본
    - 권사 속도 : 최대 2,000 m/min
    - 역할 : 관사를 여러 개 연결하여 길고 연속된 실로 감음과 동시에 실의 결점을 제거하여 콘 형태로 제조
  • 포토 환편기
    환편기
    - 기종 : KM-3WV (금용기계, 한국)
    - 사양 : 32 인치, 96 피더
    - 역할 : 연속적으로 공급되는 여러 가닥의 실을 편침을 사용하여 편환을 만들고, 만들어진 편환을 서로 연결시켜 원형 편성물을 제조
  • 포토 시직기
    시직기
    - 기종 : 샘플직기 (성진정공, 한국)
    - 최대 직물폭 : 15 인치
    - 역할 : 경사와 위사를 교차시켜 평직, 능직, 주자직 및 변화조직의 다양한 직물을 제조
  • 포토 합연사기
    합연사기
    - 기종 : DitecTwistⓇ2C6 (AGTEKS, 터키)
    - 연사 속도 : 최대 14,000 twist/min
    - 꼬임 수준 : 최대 2,000 TPM
    - 역할 : 합사 및 연사를 동시에 진행하여, 합연사를 제조
  • 제트포염기
    제트포염기
    - 기종 : MSDL-10 (대림스타릿, 한국)
    - 고온고압의 염색 가능 : 면, 폴리에스터, 나일론 등 상압부터 고압까지 다양한 염색조건으로 염색 가능
    - 처리 용량 : Max. 원단 5 kg
    - 역할 : 염색공장의 고압 윈치 염색기를 재현한 Pilot 염색기
  • 연속식 텐터
    연속식 텐터
    - 기종 : DL-2015CS (대림스타릿, 한국)
    - 염색공장의 텐터를 재현한 Pilot 텐터
    - 처리 가능 폭 : Max. 60 cm
    - 역할 : 연속식으로 텐터 가공이 가능, 원단의 특성에 따라 폭, 장력 등을 다양하게 조절 가능
  • 섬유원료/사 염색기
    섬유원료/사 염색기
    - 기종 : SEPA-CAPACITY (한웅엔지니어링, 한국)
    - 처리 용량 : Max. 원료섬유 5 kg
    - 역할 : 스테이플(staple) 상태의 섬유원료를 침염 방식으로 염색 및 가공 할 수 있는 Pilot 설비
